Автор Тема: Что за зверь к301г  (Прочитано 1223 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Максим2

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Что за зверь к301г
« : 23 Январь 2015, 13:20:54 »
Здравствуйте, нигде не могу найти документацию на к301г , что за редкая модель.

Оффлайн Охотник

  • Постоялец
  • ***
  • Сообщений: 138
  • Репутация: +13/-0
Re: Что за зверь к301г
« Ответ #1 : 23 Январь 2015, 21:07:22 »
тип К 301 Г
ток через лампу 37А
мощность излучения 57ВТ
режим Многомодовый

Оффлайн Gall

  • Ветеран
  • *****
  • Сообщений: 2332
  • Репутация: +140/-0
    • Sam's Laser FAQ на русском
Re: Что за зверь к301г
« Ответ #2 : 23 Январь 2015, 23:41:51 »
Непрервыный, если что. К301 чаще всего непрерывные, хотя допускают и установку импульсных ламп.

Оффлайн Максим2

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Что за зверь к301г
« Ответ #3 : 23 Январь 2015, 23:59:40 »
а какой в ней активный элимент? померил его размеры 6,3*100 , такойже как и на 301в, но на "301в" мощность излучения от 130 вт, а тут 57вт
« Последнее редактирование: 24 Январь 2015, 01:43:49 от Максим2 »

Оффлайн Gall

  • Ветеран
  • *****
  • Сообщений: 2332
  • Репутация: +140/-0
    • Sam's Laser FAQ на русском
Re: Что за зверь к301г
« Ответ #4 : 24 Январь 2015, 14:18:25 »
Скорее всего такой же, как на 301В. Различия в лампе и в охлаждении. Мощность упирается обычно не в АЭ, а в то, как этот АЭ установлен.

Оффлайн Максим2

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Что за зверь к301г
« Ответ #5 : 24 Январь 2015, 14:47:37 »
Лампа опознана как ДНП6/90,   отражатель кварцевый цилиндр с двумя продольными отверстиями, а что может быть в установке АЭ иначи, Зазор с отражателем?

Оффлайн Gall

  • Ветеран
  • *****
  • Сообщений: 2332
  • Репутация: +140/-0
    • Sam's Laser FAQ на русском
Re: Что за зверь к301г
« Ответ #6 : 24 Январь 2015, 17:33:27 »
Зазор, расстояние до лампы, толщина трубок для воды и т.д. Мощность лазера ограничивается в основном тепловыделением. Тут еще надо иметь в виду, что техзадание на квантрон наверняка писали под какую-то конкретную установку, поэтому и мощность могли написать не предельно допустимую, а ту, которая в этой установке реально требовалось. Отсюда и разброс.

Вообще считается, что на малых мощностях используют гранат, а на больших стекло, но это правило не всегда соблюдается. Если не можете другими способами отличить гранат от стекла, попробуйте взвесить - у граната плотность гораздо выше.

Оффлайн Максим2

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Что за зверь к301г
« Ответ #7 : 24 Январь 2015, 19:19:59 »
Стержень при солнечном свете розово-фиолетовый, под лампами дневного света почти белый, оконцовки латунные...

Оффлайн AlexDark

  • Пользователь
  • **
  • Сообщений: 65
  • Репутация: +10/-0
Re: Что за зверь к301г
« Ответ #8 : 24 Январь 2015, 21:23:33 »
Это точно гранат, так как стекло в непрерыве не используют, а квантрон непрерывный.

Оффлайн Gall

  • Ветеран
  • *****
  • Сообщений: 2332
  • Репутация: +140/-0
    • Sam's Laser FAQ на русском
Re: Что за зверь к301г
« Ответ #9 : 24 Январь 2015, 23:52:31 »
Стержень при солнечном свете розово-фиолетовый, под лампами дневного света почти белый, оконцовки латунные...
По цвету не отличите. Цвет определяется ионами (неодим), а они одинаковые что в гранате, что в стекле.

Это точно гранат, так как стекло в непрерыве не используют, а квантрон непрерывный.

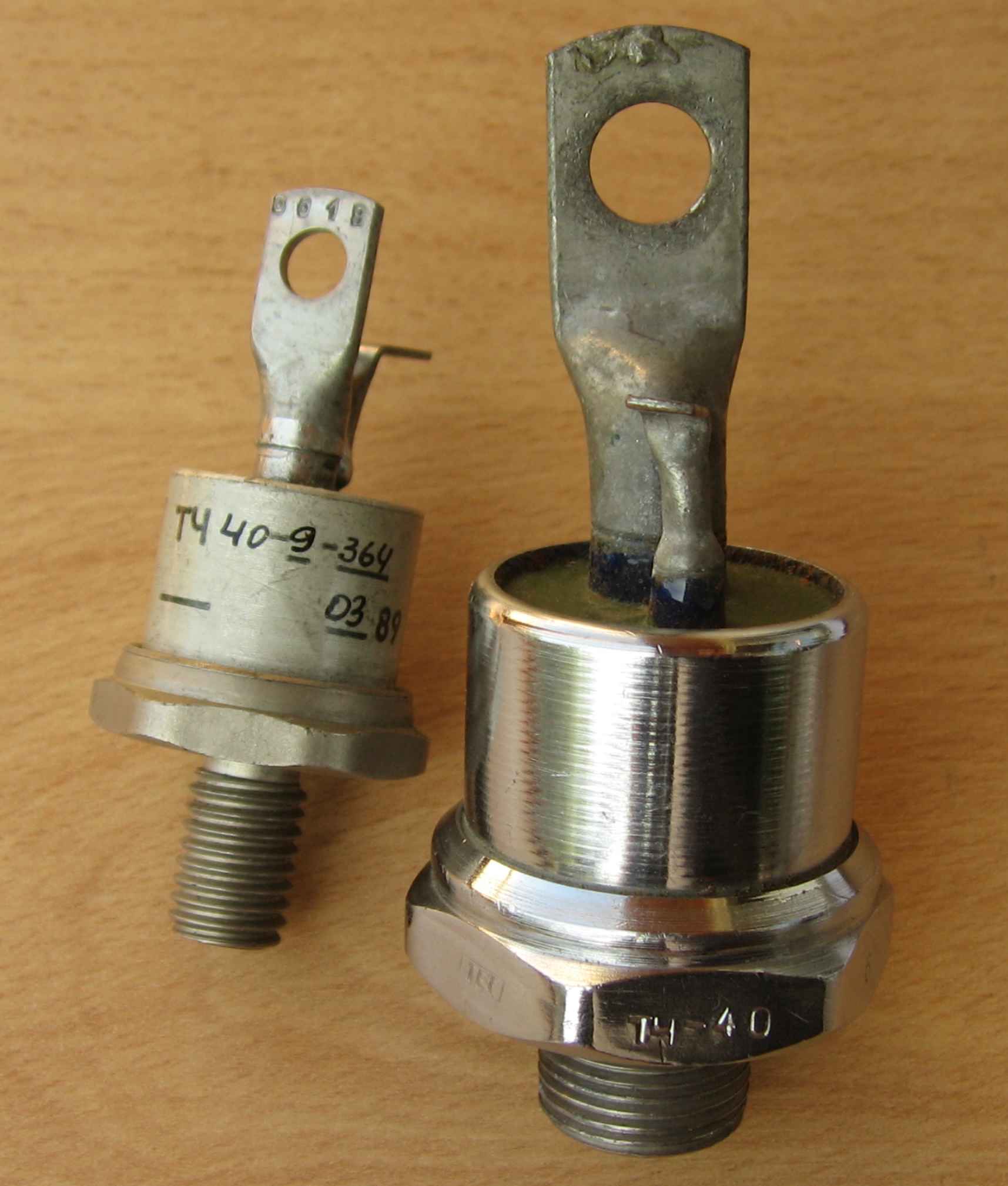

Обычно верно. Но на самом деле стекло в непрерывном режиме работать может, за рубежом такие лазеры точно есть, просто их мало. В СССР вроде бы не делали, но кто знает. В мелкосерийных и военных изделиях любые чудеса бывали, например, использование одной и той же маркировки для совершенно разных изделий: http://www.155la3.ru/images/tch40_1.jpg (в данном случае по электрическим характеристикам полная взаимозаменяемость, а вот габариты абсолютно разные).

Оффлайн Максим2

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Что за зверь к301г
« Ответ #10 : 25 Январь 2015, 18:53:08 »
Хороший совет по поводу взвесить стержень, правда сейчас весов нет :mda: Тут наткнулся на фото лти411, и возник вопрос,  осветители что ли можно последовательно объединять для увеличения мощности? Так объединяются только с не прерывной накачкой или возможны комбинации не прерывный-импульсный, импульсный-импульсный.  И на фото невидно зеркал, только какая-то призма с права, может быть конечно это не комплект.

Оффлайн Gall

  • Ветеран
  • *****
  • Сообщений: 2332
  • Репутация: +140/-0
    • Sam's Laser FAQ на русском
Re: Что за зверь к301г
« Ответ #11 : 25 Январь 2015, 19:46:00 »
Тут наткнулся на фото лти411, и возник вопрос,  осветители что ли можно последовательно объединять для увеличения мощности?

Хитрее. Вообще лазеру все равно, сплошной ли стержень или имеет разрезы. То есть, можно ставить вместо одного длинного стержня несколько коротких, при условии синхронности накачки, правильного расположения перетяжек луча и непревышения допустимой плотности энергии или мощности. Но делают это вовсе не для увеличения мощности, а для того, чтобы между квантронами поставить какие-то дополнительные оптические элементы.

Лазер ЛТИ-411 - с модулируемой добротностью. У него оптическая схема отличается от простейшей "стержень, два зеркала". Я не знаю, какая у него оптическая схема, но справа явно модулятор добротности. Вообще, если я вижу два квантрона, я ожидаю увидеть схему генератор-усилитель. Это значит, что у одного квантрона есть пара зеркал (может быть более сложная схема, например кольцевой резонатор, а второй работает чисто усилителем - уже готовый луч входит с одного конца и выходит с другого. Часто квантроны при этом разных размеров, генератор маленький, а усилитель большой. Такая схема может давать очень высокую когерентность за счет того, что луч в генераторе относительно слабый, его можно всячески "чистить" без особых потерь мощности. При прохождении через усилитель луч становится мощнее, но его когерентность сохраняется. Тем самым можно получить луч одновременно и мощный, и когерентный.

Оффлайн Максим2

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
Re: Что за зверь к301г
« Ответ #12 : 31 Январь 2015, 16:02:42 »
Добрый день, добрые люди презентовали  ТД 24,24,005 и две лампы ИФП-800 и ИНП3 7/80 , появились новые вопросы . В чем отличие в применении этих двух ламп ? нашел только то что инп с уф фильтром. И АЭ в нем вроде бы Алюминат иттрия  YAP,и  длина волны излучения в нем 1079nm ,а линзы у меня есть от YAG 1064nm , как с этим быть? Спрошу, по какой формуле высчитывают джоули , зная ёмкость батареи в мкф, и напряжение заряда.

Оффлайн Gall

  • Ветеран
  • *****
  • Сообщений: 2332
  • Репутация: +140/-0
    • Sam's Laser FAQ на русском
Re: Что за зверь к301г
« Ответ #13 : 31 Январь 2015, 16:36:29 »
Формула для энергии заряженного конденсатора изучается в школе: E = CU2/2. Стыдно не знать.

Лампы ИФП и ИНП - это в первую очередь просто разработка разных лет (разные правила маркировки, разные ГОСТы). Они используются для одних и тех же целей в одних и тех же схемах и почти взаимозаменяемы. ИНП - просто чуть более новая разработка. ("Новая" не всегда "улучшенная", иногда наоборот, "удешевленная").

Разница в длинах волн 1064 и 1069 обычно несущественна, рабочий диапазон оптических  элементов шире. Единственное ограничение - нельзя использовать АЭ на разные длины волн совместно в одной схеме.
